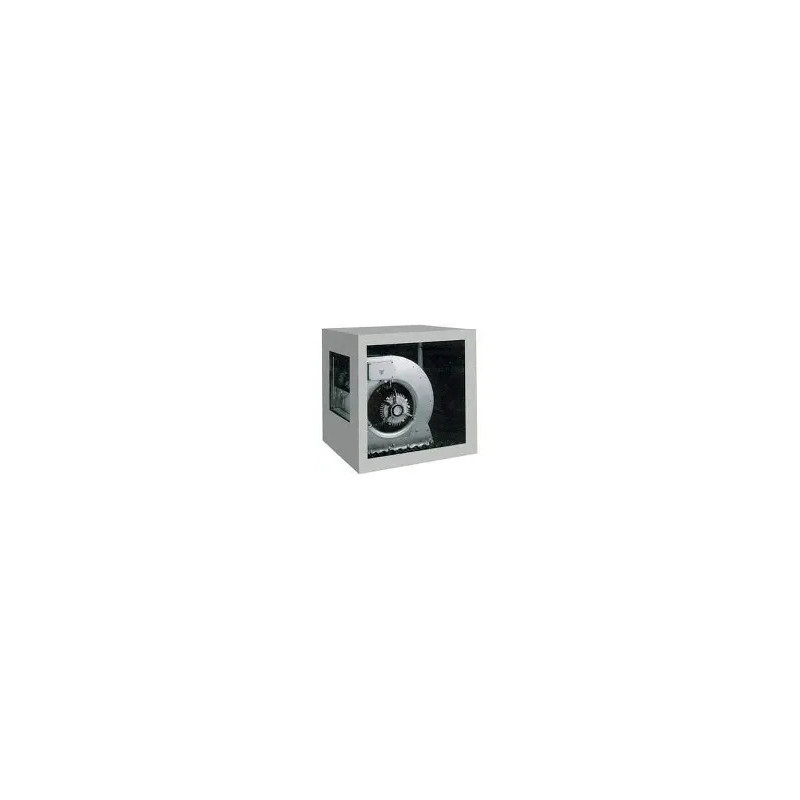

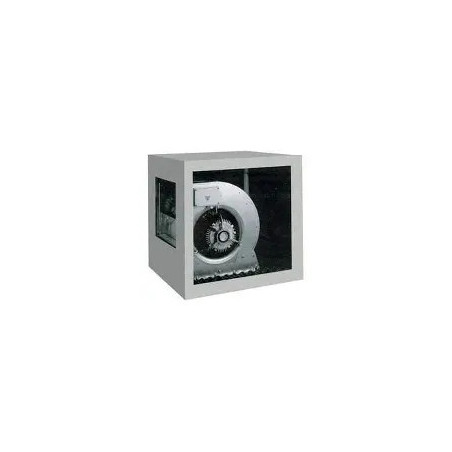

Ventilateur centrifuge avec caisson isolé CA9/9/9

Groupe d’extraction 1 500 m³/h pour hottes et petites installations de ventilation

Le ventilateur centrifuge avec caisson isolé CA9/9/9 est un groupe d’extraction prêt à poser, destiné au raccordement sur des hottes professionnelles, petits réseaux de gaines ou caissons VMC dans les secteurs de la restauration et du tertiaire. Il est équipé d’un ventilateur radial à double ouïe, monté dans un caisson métallique compact, ce qui garantit une bonne pression disponible pour vaincre les pertes de charge de gaines courtes à moyennes. Avec un débit nominal d’environ 1 500 m³/h pour une perte de charge de 180 Pa, il convient aux hottes de dimensions modestes, aux petites cuisines ou aux installations de ventilation d’appoint.

Le caisson du ventilateur CA9/9/9 est réalisé en acier galvanisé, matériau robuste et résistant à la corrosion dans un environnement de ventilation. L’intérieur du caisson reçoit une isolation thermique, qui limite les déperditions de chaleur et contribue également à l’atténuation acoustique, réduisant ainsi le bruit rayonné dans le local. Une trappe ou une face d’inspection latérale permet l’accès au ventilateur pour la maintenance, le nettoyage ou le contrôle du moteur, ce qui facilite les opérations de S.A.V. sans démontage complet de l’installation.

Le ventilateur centrifuge interne est un modèle à double ouïe avec moteur incorporé, tournant à environ 900 tr/min. Le moteur électrique monophasé 230 V est de type fermé, avec un indice de protection IP54, ce qui le protège des poussières et projections d’eau dans les limites de la norme. La température maximale de l’air véhiculé est donnée autour de 60 °C, ce qui convient pour l’extraction d’air chaud modéré, typique des cuisines équipées de hottes avec filtres à graisses en amont. Ce ventilateur est donc adapté à des applications de basse à moyenne température, mais non aux fumées très chaudes ou aux atmosphères explosives.

Grâce à sa conception compacte (dimensions typiques 600 x 600 x 600 mm), le caisson CA9/9/9 peut être installé dans un faux plafond, un local technique ou au‑dessus d’une hotte, avec raccordement sur les piquages d’aspiration et de refoulement via des gaines souples ou rigides. Il peut être associé à un variateur de vitesse adapté pour ajuster le débit d’air en fonction des besoins, dans la limite des spécifications moteur. Ce ventilateur avec caisson isolé est particulièrement apprécié pour les installations où l’on souhaite un niveau sonore maîtrisé et une intégration discrète.

Le CA9/9/9 est principalement utilisé pour l’extraction de hottes de cuisine de petite taille, les petites cuisines collectives, les locaux techniques, les ateliers ou magasins nécessitant une évacuation d’air régulière. Il peut aussi servir dans des installations de ventilation d’appoint ou de désenfumage léger, sous réserve de respecter les limites de température et les normes applicables. En choisissant correctement le ventilateur, les sections de gaines et les accessoires (clapets, registres), il est possible d’obtenir un réseau équilibré, limitant les pertes de charge et le bruit.

FAQ – Ventilateur centrifuge avec caisson isolé CA9/9/9

Quel est le débit d’air d’un ventilateur CA9/9/9 avec caisson isolé ?

Le débit nominal est d’environ 1 500 m³/h pour une perte de charge d’environ 180 Pa.

À quoi sert un ventilateur centrifuge avec caisson isolé ?

Il sert à extraire l’air des hottes de cuisine, locaux ou petites installations de ventilation, en offrant un bon rapport débit/pression tout en limitant le bruit et les pertes thermiques grâce à son caisson isolé.

En quel matériau est fabriqué le caisson du CA9/9/9 ?

Le caisson est réalisé en acier galvanisé, avec une isolation intérieure pour l’aspect thermique et acoustique.

Quelle est la tension et le type de moteur ?

Le ventilateur est équipé d’un moteur monophasé 230 V, fermé, avec un degré de protection IP54.

À quelle vitesse tourne le ventilateur ?

La vitesse de rotation est d’environ 900 tr/min pour ce modèle.

Jusqu’à quelle température d’air peut‑il fonctionner ?

La température maximale de l’air extrait est donnée autour de 60 °C, ce qui convient à l’extraction d’air chaud modéré après filtration des graisses.

Ce ventilateur est‑il adapté à une hotte de cuisine professionnelle ?

Oui, ce type de ventilateur centrifuge avec caisson isolé est prévu pour être associé à une hotte professionnelle de petite à moyenne taille, sous réserve que le débit et la pression soient adaptés au réseau de gaines.
